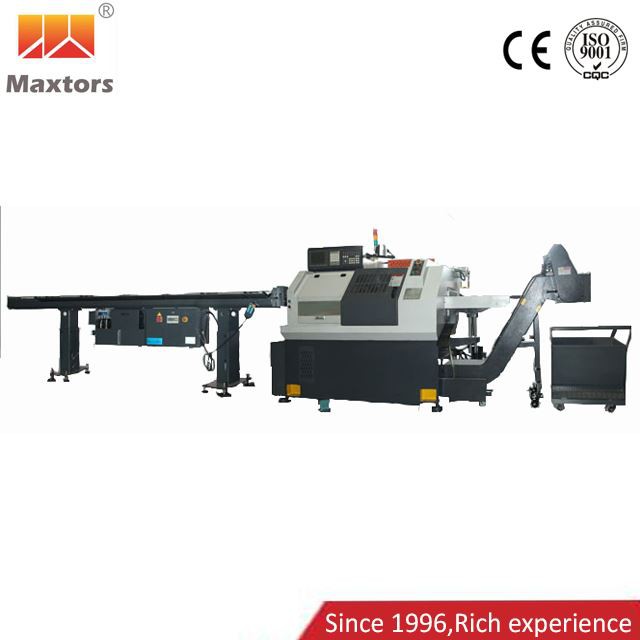

CNC-Drehfräsen

Arbeiten
Kapazität

Maximaler Schaukeldurchmesser über dem Bett

mm

Φ480

Φ480

Φ520

Höhe von Gleitplatte bis Spindelmitte

mm

111

111

111

Max. Drehdurchmesser.

mm

Φ380

Φ380

Φ380

Max. Werkstücklänge

mm

360

360

360

Spindel

Spindel-Durchgangsloch-Durchmesser.

mm

Φ56

Φ58

Φ56

Spindeltyp

/

A2-5

A2-6

A2-5

Futtergröße

Zoll

6

8

6

Max. Spulengeschwindigkeit

U/min

4000

4000

4000

Max.Bar Dia.Pass Spindel

mm

Φ33

Φ45

Φ33

Spindelmotor

KW

5.5

7.5

5.5

Füttern

X-Achsen-Reise

mm

430

430

180

Z-Achsen-Verfahrweg

mm

450

450

450

Y-Achsen-Reise

mm

/

/

/

X/Z-Achsen-Motordrehmoment

N.m

9.6

9.6

9.6

Drehmoment des angetriebenen Werkzeugrevolvermotors

/

/

/

X-Achsen-Kugelumlaufspindel-Durchmesser/Steigung

mm

Φ32/10

Φ32/10

Φ32/10

Z-Achsen-Kugelumlaufspindel-Durchmesser/Steigung

mm

Φ32/10

Φ32/10

Φ32/10

Y-Achsen-Kugelumlaufspindel-Durchmesser/Steigung

mm

/

/

/

Schnelle Föderation (X/Z/Y)

m/min

X25/Z25

X25/Z25

X25/Z25

Werkzeugrevolver

Werkzeugtyp

/

/

Servo

Werkzeug-Nr.

/

/

8/12

Werkzeugwechselzeit (nebenstehend)

s

/

/

0.35

Werkzeughaltergröße

mm

20×20/Φ32/Φ25

20×20/Φ32/Φ25

20×20/Φ32

Gruppentyp-Werkzeug

Werkzeughaltertyp

2 Sets (quadratisch und rund)

2 quadratisch plus 2 rund

2 Sets (quadratisch und rund)

Reitstock

Reitstockhülsenkegel

/

MT4

Reitstock-Pinolen-Durchmesser/Verfahrweg

mm

Φ63/80

Genauigkeit

Positionierungsgenauigkeit (X/Z/Y)

±0.008/300

±0.008/300

±0.008/300

Neupositionierungsgenauigkeit (X/Z/Y)

±0.004/300

±0.004/300

±0.004/300

Andere

Maschinengröße (L×B×H)

mm

2220×1610×1800

2220×1610×1800

2220×1610×1800

Maschinengewicht

KG

3000

3000

3300

CNC-Steuerung

SYNTEC 21TA

Std.

Std.

Std.

FANUC/Siemens/Mitsubishi

Opt.

Opt.

Opt.
