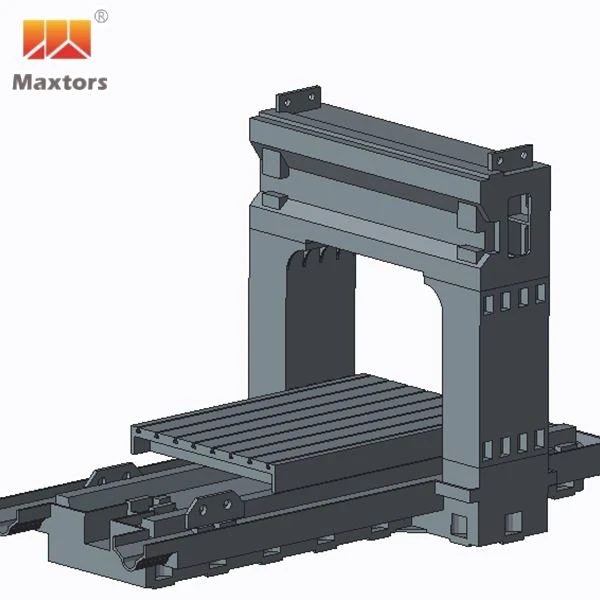

Brückenbearbeitungszentrum

Produktbeschreibung

BrückeDas Bearbeitungszentrum wird speziell zur Herstellung verschiedener Teile und Komponenten für den Brückenbau eingesetzt. Es kombiniert mehrere Schritte zur Herstellung von Brücken in einer Maschine und kann die Qualität und Leistung des Endprodukts effektiv garantieren. Die Teile der Ausrüstung bestehen aus hochwertigen Rohstoffen und wurden professionell getestet, sodass sie eine gute Steifigkeit, höhere Stabilität und höhere Präzision aufweisen. Dank seiner kompakten und stabilen Bauweise kann die Tragfähigkeit in vertretbaren Grenzen gehalten werden. Die vom Brückenbearbeitungszentrum hergestellten Produkte wurden viele Male geprüft und sorgfältig verarbeitet, und die Qualität und Leistung sind vertrauenswürdig.



Einzelheiten

Das -3-Achsen-Doppelständer-CNC-Fräsmaschinenzentrum mit Hochgeschwindigkeitsspindel kann für die Formenbearbeitung verwendet werden und bietet die Vorteile von hoher Geschwindigkeit und hoher Präzision.

-4-Achse und 5-Achsen optional



Produktspezifikation

Artikel	Einheit	GT-2616
>>Reisen
X-Achsen-Reise	Mm	2600
Y-Achsen-Reise	Mm	1580
Z-Achsen-Verfahrweg	Mm	800
Spindelnase zum Tisch	Mm	200~1000 (ca.)
Abstand zwischen Spalte	Mm	1620 (ca.)
>>Arbeitstisch
Arbeitstischgröße (L*B)	Mm	2600x1480
Max. Belastung auf dem Tisch	KG	8000
>>Spindel
Spulengeschwindigkeit	U/min	20000
Spindelkegel		HSK A63
Spindelmotor	KW	25/40
Antriebstyp		Eingebaute Spindel
Spindeldrehmoment	N.m	87/130
>>Vorschubgeschwindigkeit
XYZ-Schnellvorschub	m/min	15/15/10
Schnittvorschub	mm/min	1~8000
>>ATC (OPT.)
Kapazität	T	24
Werkzeugschafttyp		HSK-A63
>>Genauigkeit
Positioniergenauigkeit	Mm	±0.005/300
Genauigkeit der Neupositionierung	Mm	±0.003/300
>>Öl-Luft-System
Schneidflüssigkeitstank	L	200
Schmieröltank	L	4
Luftdruck (Min.)	kg/cm2	6
>>Andere
Fußabdruck	Mm	6800×4100
Maschinenhöhe	Mm	3500
Maschinengewicht	KG	22000
CNC-Steuerung		SIEMENS 828D



Standardkonfiguration

● HSK-A63 20000rpm Eingebaute Hochgeschwindigkeitsspindel

● Spindelölkühler

● Spindel-Kühlmitteldüsensystem

● XYZ-Achsen-Linearführungen

● XYZ-Achsen-Servomotor

● Vollständig geschlossener Spritzschutz

● Schaltschrank AC

● Datenübertragungsschnittstelle

● Automatisches Schmiersystem

● Späneförderer mit innenliegender Doppelschnecke

● Späneförderer mit Außenkette

● Schneidkühlmittelsystem

● LED-Arbeitsleuchte

● Programmende-Leuchte

● Tragbares elektronisches Handrad (MPG)

● Nivellierbolzen und -blöcke

● CNC-Handbuch und Benutzerhandbuch

● Sicherheitstür

● Transformator (je nach lokaler Spannung)

● Siemens 828D CNC-Steuerung



QUELLE DER HAUPTKOMPONENTEN
	NEIN.	KOMPONENTE	MARKE	HERKUNFT	Notiz
	1	CNC-Steuerung	Siemens	Deutschland
	2	Eingebaute Spindel	Kessler	Deutschland
	3	Spindelölkühler	RUCOL/TNP	China
	4	Linearführung	HIWIN/PMI	Taiwan
	5	Kugelumlaufspindel	HIWIN / PMI	Taiwan
	6	Servosystem	Siemens	Deutschland
	7	Kugelumlauflager	IBC	Deutschland
	8	Servokupplung	KTR/FPT	Deutsch
	9	Kontermuttern	YINSH	Taiwan
	10	Schmiersystem	BIJUR/HERG/BAOTN	China
	11	Hauptkomponente des elektrischen Systems	Schneider/Siemens	Frankreich/Deutschland
	12	Wechselstrom für Schaltschrank	FREI	China
	13	MPG (Handrad)	Siemens/TOSOKU	Deutschland/Japan
	14	Späneförderer vom Typ Doppelschnecke	Huawei (Huawei	China
	15	Späneförderer vom Kettentyp	Huawei (Huawei	China
	16	Äußere Schutzabdeckung	MAXTOREN	China

Hinweis: Wir behalten uns das Recht vor, die Marke entsprechend der Liefersituation anzupassen, jedoch nicht unter der Qualität der Originalmarke.
